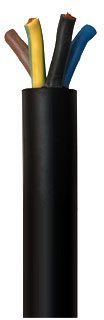

  H07RN-F Para los cables de la bomba sumergible - 450/750 V.
DISENO DE CABLE : Un cable para bomba sumergible es un producto especializado para ser usado por bombas sumergibles en un receptor profundo. En el area de instalacion restrictiva fisicamente y en ambiente muy hostil. Jainson esta diseniado y fabricado teniendo en mente estos factores para alcanzar el mas alto nivel de fiablidad.
Detalles técnicos :
Caucho envoltura de cable CENELEC HD 22.1.S2, DIN VDE 0282 PART 810, IEC 245, CEI 20-19 & BS 6007, BS 6899.
CARACTERISTICAS Y PROPIEDADES:
Diseniados para uso rudo.
Resistentes a rasgunios y abrasion.
Excepcional funcionamiento de larga duracion .
Excelente resistencia a los aceites, quimicos, ozono y solventes.
Excelente resistencia al impacto.
Excelente resistencia a los cambios climaticos.
Funcionamiento y Aspecto de Caucho Vulcanizado.
Excelentes propiedades electricas.
Rango de temperatura de -40 ° a +90 °

APLICACION:
Para uso continuo en receptor profundo para generador electrico de bombas sumergibles por debajo de los 500 metros.

CONSTRUCCION:
Aislante : EPR
Envoltura : PCP o Caucho sintético (Resistente al aceite y retardadores de llama)
Colores de Base :  3 Core : Marrón, azul y verde / amarillo
                                  4 Core : Brown, Azul, Negro y Verde / Amarillo

Cable Redondo de Caucho 3 (Para bombas sumergibles)(450/750 VOLTS)
Conductor Aislamiento de Caucho Espesor total de Caucho de doble envoltura
Área nominal en Nos. y el diámetro del alambre
Espesor nominal La media global de diámetro
Límite inferior Límite superior
Sq. mm. Nos. / mm mm mm
mm
1.50 22/0.30 0.80 09.20 11.90
2.50 36/0.30 0.90 10.90 14.00
4.00 56/0.30 1.00 12.70 16.20
6.00 85/0.30 1.00 14.10 18.00
10.00 140/0.30 1.20 19.10 24.20
16.00 226/0.30 1.20 21.80 27.60
25.00 354/0.30 1.40 26.10 33.00
35.00 495/0.30 1.40 29.30 37.10
50.00 703/0.30 1.60 34.10 42.90
70.00 440/0.45 1.60 38.40 48.30
95.00 475/0.50 1.80 43.30 54.00
Cable Redondo de Caucho 4 (Para bombas sumergibles) (450/750 VOLTS)
Conductor Aislamiento de Caucho Espesor total de Caucho de doble envoltura
Área nominal en Nos. y el diámetro del alambre
Espesor nominal La media global de diámetro
Límite inferior Límite superior
Sq. mm. Nos. / mm mm mm
mm
1.50 22/0.30 0.80 10.20 13.10
2.50 36/0.30 0.90 12.10 15.50
4.00 56/0.30 1.00 14.00 17.90
6.00 85/0.30 1.00 15.70 20.00
10.00 140/0.30 1.20 20.90 26.50
16.00 226/0.30 1.20 23.80 30.10
25.00 354/0.30 1.40 28.90 36.60
35.00 495/0.30 1.40 32.50 41.10
50.00 703/0.30 1.60 37.70 47.50
70.00 440/0.45 1.60 42.70 54.00
95.00 475/0.50 1.80 48.40 61.00



       Nota :

  • numero de alambres es aproximado y el diametro del alambre es nominal; estos deben satisfacer los requerimentos de conductor para resistencia por la clase 5 de EC 60228 / DIN VDE 0295 / IS 8130 / BS 6360/ UL 83 .
  • En vista de las continuas mejoras en nuestro diseño y proceso, las especificaciones aqui mencionadas son sujetas a cambio sin previo aviso .
